柴油发电机组内燃机活塞、选配和调整?

浏览数量: 199     作者: 本站编辑     发布时间: 2024-01-18      来源: 本站

    柴油发电机组内燃机活塞、选配和调整?今天亚南电机小编带您来了解一下!

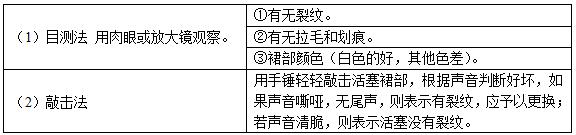

    1.柴油发电机组内燃机活塞外观检验

 柴油发电机组内燃机活塞、选配和调整?

    2.活塞裙部的测量

    活塞裙部的最大磨损量、锥形度和失圆度可用外径千分尺(图3-24)或千分表(图3-25)进行测量。

    值得注意的是:测量活塞时,应在活塞裙部的上、中、下三处分别测出前后和左右的数值来(图3-26),测得活塞纵向直径最大值与最小值之差为锥形度,横断面直径最大值与最小值之差为失圆度,然后按照说明书技术要求进行对照,看是否可继续使用。

    3.活塞裙部与气缸壁径向间隙的检查

    活塞裙部与气缸壁径向间隙各机均有明确规定。检查方法是:选择适当长度、厚度与所测定间隙大小相等的厚薄规,活塞倒过来顶朝下,厚薄规放在活塞裙部,同时装入气缸(此时,活塞不装活塞环。若是使用过的旧活塞和旧气缸,应放在磨损量最大的地方),到位后拉出厚薄规,用手拉出,稍有一定阻力为合适。

    4.压缩室高度的检查与调整

    (1)压缩室高度的定义所谓压缩室高度,是指活塞到达上止点时,活塞顶与气缸盖之间的距离(间隙),也称压缩室余隙。

    在修理内燃机时,若更换或修理过气缸套、连杆、连杆瓦、活塞销衬套、气缸垫等机件,均应对压缩室高度进行检查与调整。

    (2):压缩室高度的检查方法是:把铅块或铅丝(选用的铅块厚度或铅丝直径不能小于规定的压缩室高度,但也不能太大,一般比规定的压缩室高度大1.5~2倍左右)放在活塞顶上(注意避开气门),并将气缸盖按规定力矩拧紧,然后慢慢转动曲轴,使活塞经过上止点,最后将铅块(或铅丝)取出,用千分尺测量其厚度,此厚度就是压缩室的高度。

    注意:检查压缩室高度一定要在连杆轴瓦检修完以后进行,测得的压缩室高度不能超过原机规定数值的5%。

    (3)压缩室高度的调整一般而言,汽油机是利用气缸垫的厚度来调整,缸垫加厚,压缩室高度上升:缸垫减薄,压缩室高度下降。柴油机是利用连杆轴瓦间的垫片厚度来调整,垫片加厚,压缩室高度下降;垫片减薄,压缩室高度上升。

    5.活塞的选配

    活塞的选配应按气缸的修理尺寸来决定,由于气缸有六级修理尺寸,所以活塞也有与之相对应的六级修理尺寸:0.25mm、0.50mm、0.75mm、1.00mm、1.25mm、1.50mm。在选配活塞时应注意:一台内燃机上应选用同一厂牌成组的活塞,以便使材料、性能、重量和尺寸一致。同一组活塞的直径差,不得大于0.025mm;各个活塞的重量差不得超过活塞自重的1%~1.5%。各机型都有明确的规定。

    希望亚南小编的介绍能够对您有所帮助,如果您想要了解更多柴油发电机的知识,您可以浏览亚南的网站,我们会为您提供更专业的服务。www.yanan-motor.cn/
