柴油发电机组气缸体与气缸盖平面变形原因要如何检测?

浏览数量: 0     作者: 本站编辑     发布时间: 2024-01-05      来源: 本站

    柴油发电机组气缸体与气缸盖平面变形原因要如何检测?柴油发电机组气缸体与气缸盖在使用中发生变形是普遍存在的现象。气缸体和气缸盖的接触平面往往产生翘曲变形。气缸体的变形严重地影响内燃机的装配质量。由于气缸体的变形,将造成气缸密封不严、漏气、漏水和漏油,甚至使燃气冲坏气缸垫,导致内燃机动力不足。

    (一)气缸体与气缸盖平面变形的原因

    ①制造时,未进行时效处理或时效处理不充分,因此,零件内应力很大,在发动机工作过程中受高温作用,内应力重新分配,达到新的平衡,结果造成零件的变形。

    ②内燃机长时间工作,螺孔周围在拉伸应力作用下产生变形。

    ③气缸盖螺母的拧紧扭力过大、拧力不均或未按规定次序拧紧,使平面翘曲。

    ④在高温下拆卸气缸盖,使平面不平。

    ⑤新机器或大修后的机器走热后,气缸盖螺母未重新进行紧固。

    ⑥用焊补法修理气缸体或气缸盖时,使其受热而变形。

    (二)气缸体与气缸盖平面变形的检验方法

    通常的检验方法有两种。

    1.显示剂法

    平台上涂一层显示剂,把被检验的气缸盖或气缸体放在平台上进行对磨,如果显示剂均匀分布在平面上,则说明平面平整。否则,说明平面不平。

    2.测量法

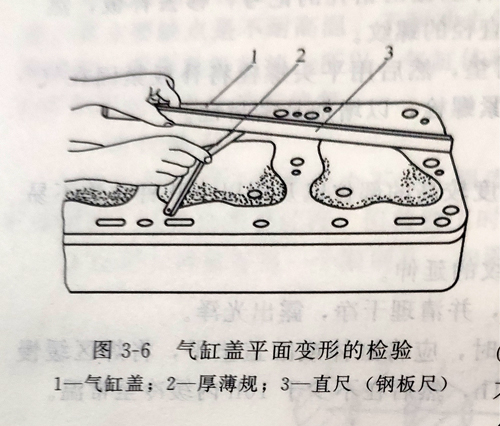

    检验时,将直尺侧立在被测平面上,再用厚薄规测量直尺与平面间的间隙(在不同位置进行多次测量),如图3-6所示。有条件时,可用平面度检测仪进行测量。

柴油发电机组

    其检验标准是:对于气缸体上平面的平面度误差,在任意50mmx50mm内不得大于0.05mm;六缸发动机在整个平面上不得大于0.25mm;四缸发动机在整个平面上不得大于0.15mm。对于侧置气门式发动机气缸盖下平面的平面度误差,在任意50mmx50mm内不得大于0.05mm;六缸发动机在整个平面上不得大于0.35mm(铸铁缸盖)或0.25mm(铝合金缸盖);四缸发动机在整个平面上不得大于0.25mm(铸铁缸盖)或0.15mm(铝合金缸盖)。若气缸体上平面和气缸盖下平面的平面度误差超过上述范围,应予以修整。

    希望亚南小编的介绍能够对您有所帮助,如果您想要了解更多柴油发电机的知识,您可以浏览亚南的网站,我们会为您提供更专业的服务。www.yanan-motor.cn/
