详解柴油发电机组控制屏(箱)的使用与维护!

浏览数量: 263     作者: 本站编辑     发布时间: 2024-02-08      来源: 本站

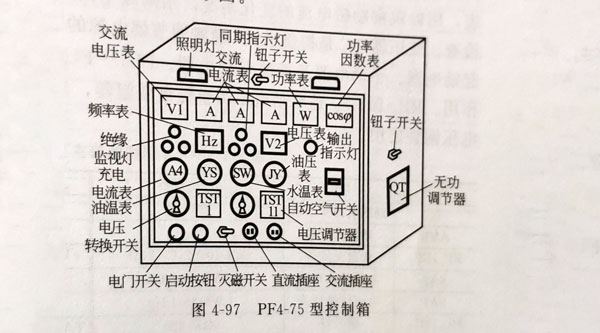

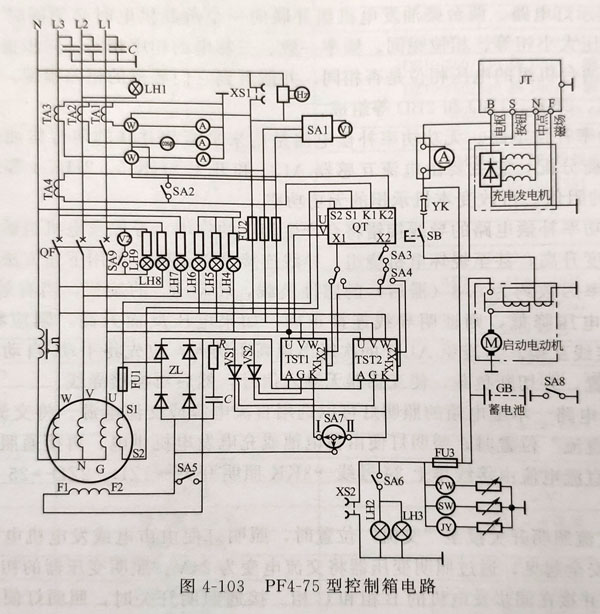

    详解柴油发电机组控制屏(箱)的使用与维护!柴油发电机组控制屏(箱)的结构及所装设备不同,其使用方法与维护内容也有所不同。下面以PF4-75型控制箱(如图4-97和图4-103所示)为例简要说明控制屏(箱)的使用与维护。

柴油发电机组控制屏(箱)

柴油发电机组控制屏(箱)

    (1)控制屏(箱)的使用

    ①用钥匙开启电门开关YK,按启动按钮SB,启动柴油机。

    ②增加柴油机转速,当柴油机转速升至接近额定值时,发电机即可自行发电。发电机电压可通过励磁调节器TST1(或TST2)的整定电位器进行调节。当柴油机运转而要发电机不发电时,可将灭磁SA5接通。

    ③发电机三相电压可通过转换开关SA1和电压表V1进行测量。

    ④发电机的绝缘情况,可通过“绝缘监视”灯LH4~LH6进行监视,当某相对地短路时相应的绝缘监视灯不亮。

    ⑤接通自动空气开关,输出(或合闸)指示灯HL1亮,表示机组已向负荷供电。

    ⑥柴油机工作情况由油温表YW、机油压力表JY、水温表SW、频率表Hz和充电电流表A进行监测。发电机工作情况由电压表V1、电流表A、频率表Hz、功率表W、功率因数表cosφ进行监测。

    发电机单机运行时,应将SA3置于“单机”位置,将同步表V2开关SA9置于“断开”位置,将励磁调节器SA7置于所需位置。当SA7置于位置“I”,AVR1投入开作;置于位置“II”时,AVR2投入工作;置于位置“I+I”,两个励磁调节器并列控制发电机工作,互为失控过压保护,确保机组“单机”运行时的可靠性。

    ⑧发电机并列运行时,应将SA3置于“并列”位置,将SA9置于“接通”位置,将SA7置于“I”或“II”位置,但不能置于“I+II”,否则不起并列运行的控制作用。

    ⑨两台并列运行的发电机组应分别调整其可调调速整定位置,使机组在额定有功功率下,调速率皆为-3%(II类电站)或-5%(IV类电站)。没有可调调速装置的柴油机,应配对优选柴油机,使其调速率尽量一致。

    ⑩两台并列运行的柴油发电机组应分别整定无功调节器QT的调差电阻,使柴油发电机组在额定功率因数0.8滞后的额定负载下,其电压下降值为额定电压的-3%(III类电站)或-5%(I类电站)。

    ⑪发电机组并列运行时,必须满足相序一致、电压一致、频率一致,并按并列操作方法进行操作。

    ⑫发电机组运行后的负载转移。当一台发电机与另一台(或几台)发电机并列运行后,必须进行负载转移。有功功率转移是调节柴油机的油门,油门越大所带有功越多,油门越小所带有功越小。无功功率转移是调节励磁调节器中的整定电位器来调节发电机的励磁电流,励磁电流越大所带无功越大,励磁电流越小所带无功也越小。负载转移通常是分阶段进行的,即先转移一部分有功功率,再转移一部分无功功率,这样一步一步转移至平衡(即按额定功率比例均衡分配)。

    ⑬3机组解列操作。当总负载下降,足可使一台机组解列时,可分别调节柴油机油门和励磁调节器的整定电位器,将有功功率和无功功率减少至零,然后将机组解列。

    柴油发电机组控制屏(箱)

    (2)控制屏(箱)的维护

    ①控制屏(箱)在使用中必须注意保持干燥、清洁,通风良好,避免尘垢、水滴、金属或其他杂物侵入箱内。

    ②要定期检查与维护,检查各部分接触是否良好,紧固螺钉有无松动,各电气器件触点是否完好,线圈的绝缘和发热是否正常,并根据存在问题及时修复。

    ③如有较长时间没有使用,在使用前应对相关电气元器件绝缘电阻进行测量,如发现受潮,需对受潮元器件进行烘干处理后才能使用。

    ④当发生故障跳闸后,要查明故障原因,并对控制屏(箱)内的相关电气元器件进行检查,排除故障后才能再合闸。

    希望亚南小编的介绍能够对您有所帮助,如果您想要了解更多柴油发电机的知识,您可以浏览亚南的网站,我们会为您提供更专业的服务。www.yanan-motor.cn/
