柴油发电机组控制屏故障要如何检测？

    柴油发电机组控制屏故障要如何检测？为了保证控制屏的安全、可靠运行，必须定期或不定期对柴油发电机控制屏进行检测，及时发现问题和排除故障。低压发电机控制屏尽管各生产厂商生产的型号与规格不同，但它们的作用和组成都基本相同，因此其故障检测与处理方法也基本相同，下面以FKDF控制屏。

    （电路图4-94所示）为例介绍控制屏的故障检测。

    （1）相序检测

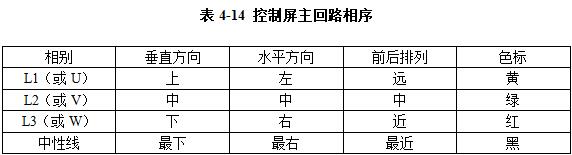

    从控制解的正面看，控制屏主回路母线相字排列和色标应符合表4-14成三，按入控制解的电压相序应与规定相符。

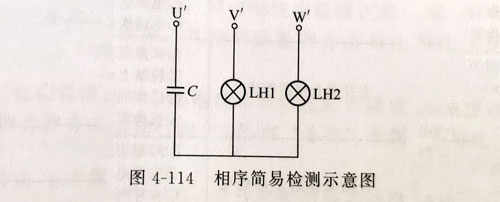

    相序可用相序仪检测。在现场也可用简易法检测。如图4-114所示。用2只220V、50W灯泡和一只3μF、250V电容器接成Y形接线、U＇、V、W＇分别与待测互感器U、r．W相连接，若灯LH1比LH2更亮，则相序正确，否则相序错接，应更正。

    （2）电流互感器、电压互感器极性和连接组检测

    在控制屏中，电压互感器、电流互感器都有固定极性和连接图4-114相序简易检测示意图组，它们与测量仪表、同期装置连接时，只有极性和连接组正确（与图示一致），仪表指示才正确，同期装置才能正常工作，否则将使仪表读数错误和并网操作失误，甚至有可能造成柴油发电机组损坏。因此，在控制屏投入运行前或电流互感器、电压互感器修理和更换后，应对它们进行检测。

    连接组检测时，先检测互感器各绕组极性是否正确，再检查接线，若极性正确且按电路图接线，则连接组必然正确。

    （3）绝缘电阻检测

    控制屏安装后使用前以及长期不使用，都必须检查绝缘电阻。可用500V兆欧表检测，一般在温度＋20℃左右及相对湿度50％～70％的环境下，各回路绝缘电阻应不小于2MΩ，环境条件比较恶劣的应不小于0.4MΩ，否则要查明原因并处理。

    （4）主开关检测

    控制屏主开关是指一次回路的自动空气开关，它起着一次回路的通、断作用，对确保发电机向外安全供电。除定期检修外，如发现异常现象（如发热、火花、烧焦等）要及时检查、处理。主开关主要故障现象、原因分析及处理方法见表4-15。

    （5）控制回路检测

    控制屏控制回路主要包括主开关（或其他开关、接触器）的合闸回路、分闸回路、保护回路和信号回路等，其接线正确与否及元件的质量好坏直接关系到控制屏能否正常、安全、可靠运行。因此在安装完成或检修完毕，或在运行中出现故障后、都必须进行检测，以发现问题并排除故障。
