柴油发动机凸轮轴位置传感器的检测方法有哪些?

浏览数量:7     作者:本站编辑     发布时间: 2021-06-08      来源:本站

     柴油发动机凸轮轴位置传感器的检测方法有哪些?以柴油发动机霍尔式凸轮轴位置传感器为例(长城gw2.8tc柴油机使用),霍尔式凸轮轴位置传感器(CMPs)有三个端子,端子1为地线,端子2为信号线,端子3为电源线(5V),如图:

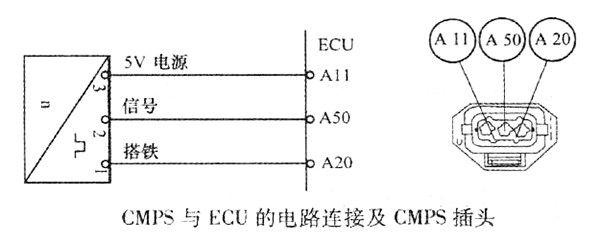

 CMPS与ECU的电路连接及CMPS插头

1.外部电路检查。参照图,用万用表电阻档测量1号端子与A20、2号端子与a5o、3号端子与所有端子之间的电阻值,判断外部电路是否存在短路和开路故障。

2、传感器电压测量。关闭点火开关,拔出凸轮轴位置传感器插头,将点火开关置于on位置,测量传感器侧插头3号端子与接地之间的电压应为5V,2号端子与接地之间的电压也应为5V,1号端子与接地之间的电压应为0V。
