:+86 0593-2589517 / +86 0593-2589505      : sales@yanan-motor.com
当前所在位置: 首页 / 新闻资讯 / 新能源技术 / 燃料电池膜电极制备技术

燃料电池膜电极制备技术

浏览数量:0     作者:本站编辑     发布时间: 2021-01-25      来源:本站

   亚南集团开发了先进的燃料电池膜电极制备技术,结合使用国际上最为先进的相关材料,亚南膜电极具有如下重要的特性:

1、功率密度高:最高功率密度可达1.17W/cm2@0.60V;

2、铂使用量低:铂使用量为0.40mg Pt/cm2;

3、低湿度运行:可在30%的相对湿度下温度运行;

4、稳定性/耐久性好:膜电极已经过30kW电堆2000小时的测试;

5、封装结合牢固,耐水热性能优良:采用了先进的耐热胶

6、膜边框和耐水热粘胶,2000小时运行无脱胶,无变形。

   福建亚南集团膜电极开发主要是在备用电源领域,随着国内燃料电池汽车及核心零部件开发的兴起,亚南与华南理工大学、香港科技大学霍英东研究院等单位团队申报国家重点研发计划“新能源汽车”专项“高性能长寿命燃料电池发动机系统的开发研制”项目,经过与国内燃料电池技术的顶尖研究开发单位的激烈竞争,最终于2017年7月获得科技部立项。该项目进展顺利,已通过科技部中期检查。

亚南集团官网:www.yanan-motor.cn/

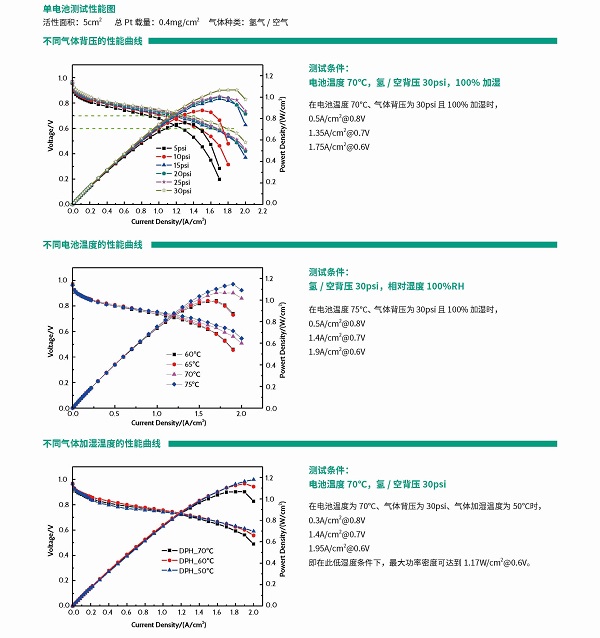

dde919a2-4945-4c2d-8541-6ea54037220c

快速链接

产品分类

联系我们

福建省宁德市东侨经济开发区漳湾工业园区

 400 0080 999

+ 86-0593-2589506

sales@yanan-motor.com

版权福建亚南电机集团  闽ICP备14007692号-1

SEND MESSAGE
